风扇转速控制方式

根据转速侦测和控制方式的不同，风扇主要分为两线风扇、王线风扇和四线风扇，如图6-1所示。

1）两线风扇：两根线分别为电源正负极，可通过控制输人正极的电压来控制风扇转速，无法反馈风扇实时转速，控制精度不高，但价格便宜。

2）三线风扇：相对两线风扇，多出的一根线为信号输出线。风扇转速仍仅能通过控制电压来调节，但由于有信号输出线，因此可以实时读取风扇转速；由于仍基于电压控速，故控制精度与两线风扇相同。

3）四线风扇：四根线中，有两根为正负极，一根为信号输出线，最后一根为信号输入线。四线风扇是通过产生PWM脉冲信号来控制风扇转速的,不同的占空比对应不同的转速。控速较为精准，且可以实时读取当前风扇转速。目前对风扇转速有较严格要求的电子产品中大多采用四线风扇。

注意，上述两线、三线和四线风扇的功能是常规情况下的定义。实质上，除了正负极两根电源线是必备的，另外线的功能都可以定制。如输出信号既可以是风扇具体转速，也可以是风扇是否在运转的提示，还可以是风扇转速是否满足预期转速的提示，也可以是一些其他的告警信号。

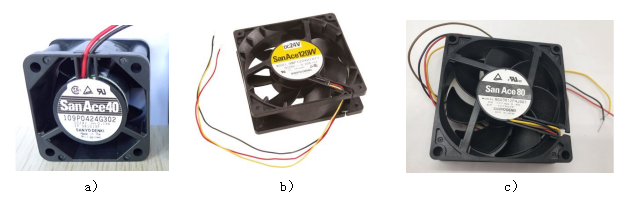

图6-1 风扇图片

a）两线风扇  b）三线风扇   c）四线风扇
